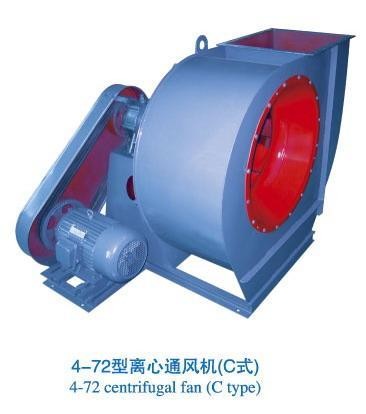

4-72C式離心通風機
作者：admin 發布時間：2020-02-15 12:03
4-72型離心通風機作為一般工廠及大建筑物的室內通風換氣，即可用作輸入氣體，也可用作輸出氣體。空氣和其它不自燃、對人體無害的、對鋼鐵材料無腐蝕性的氣體。氣體內不許有粘性物質，所含的塵土及硬質顆粒不大于150mg/m3。氣體的溫度：不超過80℃。
4-72型離心通風機在我國是使用最早的風機，然而也是使用最普通的風機，從高層建筑到地下鐵道，從鍋爐鼓風到廠房換氣，4-72型風機隨處可見。
風機的型式
從電機一側正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；葉輪逆進針旋轉者稱左旋風機，以“左”表示。
風機的出口位置，以機殼的出風口角度表示。4-72型風機№2.8～6出廠時均做成一種型式，使用單位根據要求再安裝成所需要的位置，訂貨時不需注明。其中№2.8出風口位置調整范圍是0°～255°，間隔是45°；№16、20出風口位置制成固定的三種0°、90°、180°，不能調整，訂貨時需注明。
風機的傳動方式有A、B、C、D四種：4-72型風機中，№2.8～6采用A式傳動，№8～12采用C、D式傳動，№16～20采用B式傳動。
風機的結構
4-72型風機中№2.8～6主要由葉輪、機殼、進風口、電機等部分組成。№8～20除具有上述部分外，還有傳動部分。
（1）葉輪：由10個后傾機翼型葉片、曲線型前盤和平板后盤組成，用鋼板制造，并經動、靜平衡校正，空氣性能良好，效率高，運轉平穩。
（2）機殼：做成二種不同型式。其中№2.8～12機殼作成整體，不能拆開，№16～20的機殼制成三開式，除沿中分水平面分為兩半外，上半部再沿中心線垂直分為兩半，用螺栓連接。
（3）進風口：制成整體，裝于風機一側，與軸向平行的截面為曲線開關作用是能使氣流順暢時入葉輪，且損失較小。
（4）傳動：由主軸、軸承箱、流動軸承、皮帶輪或聯軸器組成。
4-72型離心通風機（C式）：
|
機號
|
轉速
|
配用電機
|
流量
|
全壓
|
|
(No)
|
(r/min)
|
(Kw-P)
|
(m3/h)
|
(Pa)
|
|
2.8C
|
2900
|
1.1-2
|
1131-2356
|
994-606
|
|
2200
|
0.37-2
|
994-1522
|
556-443
|
|
|
1800
|
0.25-2
|
813-1245
|
372-296
|
|
|
3.2C
|
2900
|
1.5-2
|
1688-3517
|
1300-792
|
|
2200
|
0.75-2
|
1483-2273
|
726-579
|
|
|
1800
|
0.55-2
|
1213-1860
|
486-387
|
|
|
3.6C
|
2900
|
3-2
|
2664-5268
|
1578-989
|
|
2200
|
1.5-2
|
2310-3434
|
881-723
|
|
|
1800
|
0.75-2
|
1890-2810
|
590-483
|
|
|
4C
|
2900
|
5.5-2
|
4012-7419
|
2014-1320
|
|
2300
|
2.2-2
|
3573-5491
|
1238-917
|
|
|
2000
|
1.5-2
|
3107-4775
|
936-694
|
|
|
1700
|
1.1-2
|
2641-4058
|
676-501
|
|
|
4.5C
|
2900
|
7.5-2
|
5712-10562
|
2554-1673
|
|
2300
|
4-2
|
5088-7819
|
1570-1163
|
|
|
2000
|
3-2
|
4428-6799
|
1187-879
|
|
|
1700
|
2.2-2
|
3761-5779
|
858-635
|
|
|
5C
|
2900
|
15-2
|
7728-15445
|
3187-2019
|
|
2300
|
7.5-2
|
7022-11363
|
1987-1468
|
|
|
2000
|
5.5-2
|
6106-9881
|
1495-1110
|
|
|
1700
|
3-2
|
5190-8399
|
1080-802
|
|
|
5.6C
|
2600
|
18.5-2
|
12734-17824
|
3209-2541
|
|
2300
|
15-2
|
11265-15768
|
2511-1989
|
|
|
2000
|
7.5-2
|
9795-13711
|
1900-1504
|
|
|
1700
|
5.5-4
|
8326-11654
|
1372-1086
|
|
|
1400
|
3.0-4
|
6857-9598
|
930-737
|
|
|
6C
|
2240
|
15-4
|
10314-20628
|
2734-1733
|
|
2000
|
11-4
|
9209-18418
|
2176-1380
|
|
|
1800
|
7.5-4
|
8288-16576
|
1760-1116
|
|
|
1600
|
5.5-4
|
7367-14734
|
1389-881
|
|
|
1250
|
3-4
|
5756-11511
|
846-537
|
|
|
1120
|
2.2-4
|
5157-10314
|
679-431
|
|
|
900
|
1.5-4
|
4144-8288
|
438-278
|
|
|
800
|
1.1-4
|
3684-7367
|
346-220
|
|
|
6.3C
|
2200
|
18.5-2
|
15342-21474
|
2908-2303
|
|
1900
|
11-2
|
13250-18546
|
2169-1718
|
|
|
1600
|
7.5-2
|
11158-15618
|
1538-1218
|
|
|
1300
|
4-4
|
9066-12689
|
1015-804
|
|
|
1000
|
2.2-4
|
6973-9761
|
600-475
|
|
|
700
|
0.75-4
|
4881-6833
|
294-233
|
|
|
7.1C
|
1800
|
18.5-4
|
15736-25265
|
2422-1801
|
|
1600
|
15-4
|
13987-22635
|
1914-1423
|
|
|
1450
|
11-4
|
12676-20513
|
1573-1168
|
|
|
1200
|
5.5-4
|
10490-16976
|
1076-800
|
|
|
960
|
3.0-4
|
8392-13581
|
689-512
|
|
|
700
|
1.5-4
|
6119-9903
|
366-272
|
|
|
8C
|
1800
|
30-2
|
19646-25240
|
3143-3032
|
|
37-2
|
28105-36427
|
2920-2302
|
||
|
1600
|
22-2
|
17463-22435
|
2478-2390
|
|
|
30-2
|
24982-32380
|
2303-1816
|
||
|
1250
|
11-4
|
13643-25297
|
1507-1106
|
|
|
1120
|
7.5-4
|
12224-15705
|
1209-1166
|
|
|
11-4
|
17487-22666
|
1124-887
|
||
|
1000
|
5.5-4
|
10914-14022
|
963-929
|
|
|
|
7.5-4
|
15614-20237
|
895-707
|
|
|
900
|
4-4
|
9823-12620
|
779-752
|
|
|
|
5.5-4
|
14052-18213
|
725-572
|
|
|
800
|
3-4
|
8732-16190
|
615-452
|
|
|
710
|
3.0-4
|
7749-14368
|
485-356
|
|
|
10C
|
1250
|
37-4
|
34863-48797
|
2373-1877
|
|
1120
|
30-4
|
31237-43722
|
1902-1505
|
|
|
1000
|
18.5-4
|
27890-39038
|
1514-1199
|
|
|
900
|
15-4
|
25101-35134
|
1225-970
|
|
|
800
|
11-4
|
22312-31230
|
967-766
|
|
|
710
|
7.5-4
|
19802-27717
|
761-603
|
|
|
630
|
5.5-4
|
17571-24594
|
599-475
|
|
|
560
|
4-4
|
15618-21861
|
473-375
|
|
|
12C
|
1120
|
75-4
|
53978-75552
|
2746-2172
|
|
1000
|
45-4
|
48195-60397
|
2185-1969
|
|
|
55-4
|
63953-67457
|
1859-1729
|
||
|
900
|
37-4
|
43375-60712
|
1767-1399
|
|
|
800
|
22-4
|
38556-41973
|
1395-1376
|
|
|
30-4
|
45391-53996
|
1321-1104
|
||
|
710
|
18.5-4
|
34218-47895
|
1097-869
|
|
|
630
|
15-4
|
30362-42498
|
863-684
|
|
|
560
|
7.5-4
|
26989-29381
|
682-673
|
|
|
11-4
|
31774-37776
|
646-540
|
||
|
500
|
7.5-4
|
24907-33728
|
543-430
|
